国产免费一区二区三区vr-免费网站内射红桃视频-无码人妻少妇色欲av一区二区-亚洲精品亚洲人成人网

氣墊產(chǎn)品的紅火，也帶動了粉撲的火爆?？此坪唵蔚囊粋€粉撲，但對原材料的選用，制作工藝的管控，對粉撲的質(zhì)量影響極大。一哄而上的結(jié)果，必然是品質(zhì)的良莠不齊。終于，該出的問題還是出來了，中招的品牌很多（具體問題，秀蘭粉撲小編在這里不多做敘述）。

對于粉撲的質(zhì)量檢驗要求，國家及行業(yè)里沒有相關(guān)標準。氣墊產(chǎn)品起源于韓國，據(jù)了解，韓國相關(guān)鞋業(yè)中對PU材質(zhì)的檢測標準是2%-5%NaOH浸泡測試。搜索國內(nèi)相關(guān)文獻，找到了一篇由福建省鞋服質(zhì)量檢測中心、晉江市產(chǎn)品質(zhì)量監(jiān)督檢驗所出具的測試分析文獻。文章的題目是 《用NaOH溶液浸泡PU服裝革的浸泡條件對其剝離強度的影響分析》，作者許春樹，施一葦。

文章具體要點為：

（1）在設(shè)定溫度20°，浸泡24小時， 測試NaOH溶液的濃度從1%-10%對剝離力值的影響：發(fā)現(xiàn)濃度越高，剝離力越低，但濃度達到5%以上后，趨于穩(wěn)定。

（2）設(shè)定NaOH溶液濃度5%，溫度20°，測試浸泡時間12-28小時對剝離力值的影響：發(fā)現(xiàn)時間越久，剝離力越低，但24小時以上，趨于穩(wěn)定。

（3）設(shè)定NaOH溶液濃度5%，浸泡24小時，測試溫度從10°-26°對剝離力的影響：發(fā)現(xiàn)溫度越高，剝離力越低，但20°以上趨于穩(wěn)定。

由此，研究者給出的結(jié)論是：用NaOH溶液浸泡，考核皮革材質(zhì)耐水解性的測試條件設(shè)置為: 溶液濃度5%，浸泡溫度20°，浸泡時間24小時。

目前韓國一些企業(yè)對氣墊粉撲施行的是“2%NaOH溶液浸泡6小時，無破裂”作為標準。

一些粉撲供應(yīng)商內(nèi)部控制標準是“10%NaOH溶液浸泡4小時，無破裂”，鑒于粉撲供應(yīng)商雜亂，對粉撲質(zhì)量的判定標準的不一致性，我們聯(lián)合行業(yè)內(nèi)某著名韓國OEM供應(yīng)商，搜集了一些樣本，做了一些比較試驗。

樣本A：某包材供應(yīng)商，表層PU及rubycell片材韓國進口，海綿層國內(nèi)采購，國內(nèi)復合及沖切。

樣本B：某韓國供應(yīng)商，表層PU及涂覆層rubycell片材韓國進口，中間層海綿國內(nèi)采購，國內(nèi)復合及沖切。

樣本C：某專業(yè)粉撲供應(yīng)商，表層PU及rubycell片材韓國進口，海綿層國產(chǎn)，國內(nèi)復合及沖切。

樣本D：某韓國供應(yīng)商，直接韓國進口粉撲。

樣本E：某韓國供應(yīng)商，直接韓國進口粉撲。

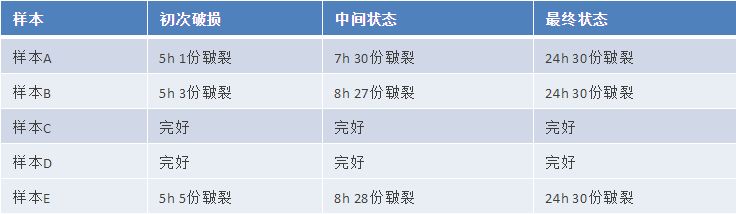

實驗一：5%NaOH溶液，浸泡24小時，30PCS樣品

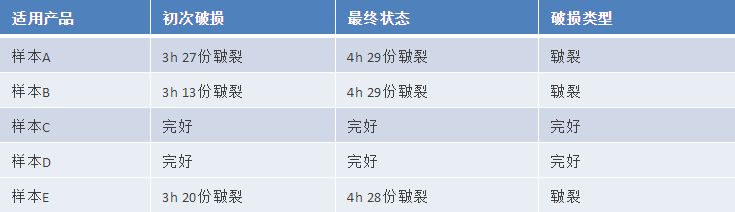

實驗二：10%NaOH溶液，浸泡4小時，30PCS樣品

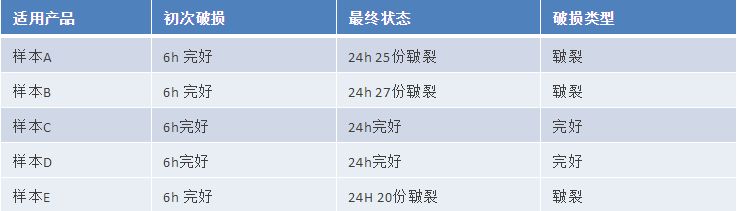

實驗三：2%NaOH溶液，浸泡24小時，30PCS樣品

從本次的設(shè)計實驗，我們可以看到以下幾點：

1）氣墊粉撲的三層結(jié)構(gòu)，Rubycell層及海綿層，耐受性能優(yōu)異，但PU層表現(xiàn)差異很大，這與PU層的片材的來源有很大關(guān)系，據(jù)了解，PU層片材不管是韓國進口或國內(nèi)采購，價格差異較大，從20幾元到上百元不等。涂覆層材質(zhì)，被Rubycell壟斷，只有日本和韓國兩個制造商生產(chǎn)經(jīng)營，材質(zhì)來源單一，品質(zhì)比較有保證。

2）從測試結(jié)果來看，粉撲質(zhì)量之間的差異是相當?shù)拇蟆５切碌姆蹞?，無論從手感，外觀，拉伸等測試，都無法直接判斷出其質(zhì)量好壞。我們從市場上買回來了一些在售氣墊產(chǎn)品的粉撲，做簡單的拉伸測試，有比較高比例的粉撲在半年左右貨架期內(nèi)，拉伸即破，這里面不乏大牌的產(chǎn)品。由此可見，粉撲皮革層的耐受性，耐老化性能是影響粉撲品質(zhì)的關(guān)鍵因素，能夠找到一個有效的測試方法，對粉撲的耐受性，抗老化性能提前做出判斷，極為重要！

3）用NaOH溶液浸泡，可以快速的測試出粉撲的耐受性，但通過比對測試，我們認為目前一些韓國企業(yè)推行的標準“2%NaOH溶液浸泡6小時”對氣墊粉撲耐受性測試過于寬松。從實驗結(jié)果及考慮后期質(zhì)量部進料檢驗的便利性，我們最終定下來以“5%NaOH溶液，浸泡12小時”，作為對氣墊粉撲耐受性檢測的質(zhì)量標準。

本文來源秀蘭粉撲廠家：http://www.szwswl168.cn/xiulanriji/53.html 如需轉(zhuǎn)載，請注明出處！
